斗式提升機的作用動畫解析

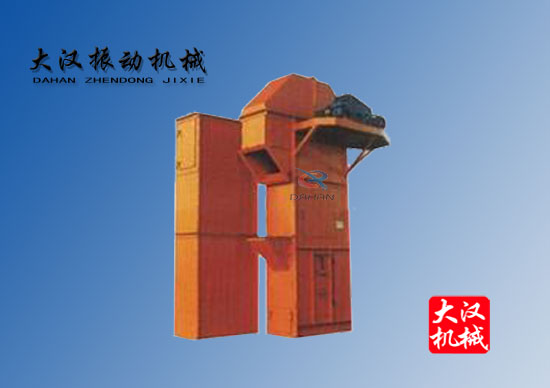

NE斗式提升機是應用廣泛的一種垂直提升設備，它被用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料等。NE斗式提升機是學習和借鑒國外技術研制的新產品，主要技術參數符合機械部標準（JB3926-85)。

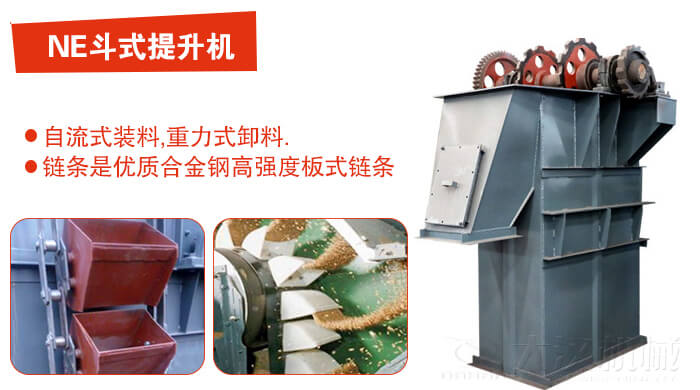

采用自流式裝料,重力式卸料.鏈條是優質合金鋼高強度板式鏈條,耐磨而可靠。驅動部分采用硬齒面減速器。

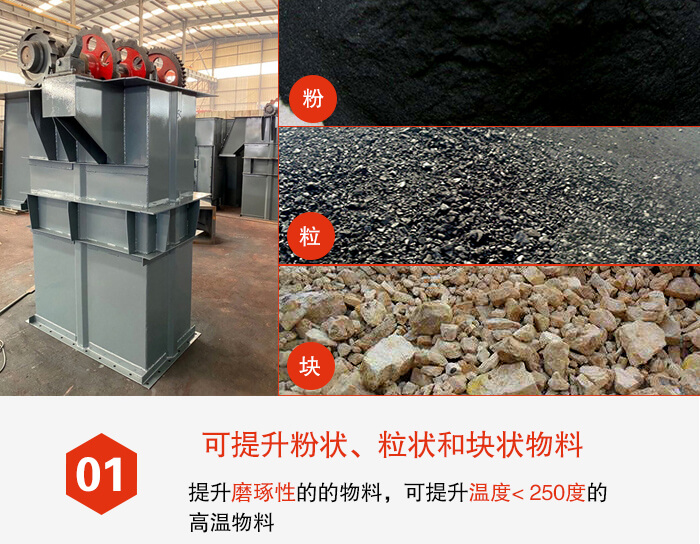

1.提升范圍廣。這類提升機對物料的種類、特性及塊度的要求少；可提升粉狀、粒狀和塊狀物料；可提升磨琢性的的物料；可提升溫度< 250度的高溫物料。

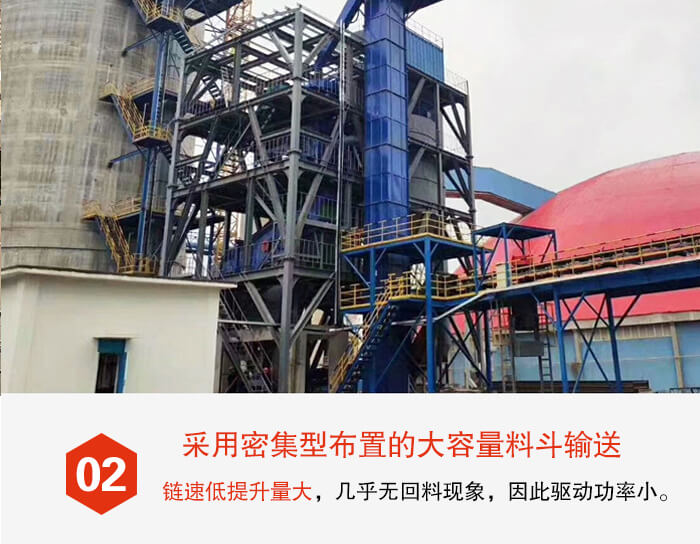

2.能耗低。這類提升機采用流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速低提升量大，幾乎無回料現象，因此驅動功率小，理論計算軸功率是環鏈?zhǔn)教嵘龣C(jī)的25%-45%。
NE斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

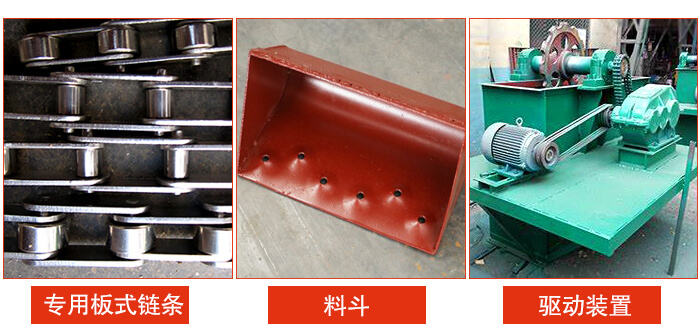

運行部件---由料斗和專用板式鏈條組成,NE30以及下采用單排鏈,NE50--NE800采用雙排鏈。
驅動裝置---采用多種驅動組合驅動,(依用戶實際需要而定).驅動平臺上裝有檢修架和欄桿。驅動制裝置分左和右裝兩種。

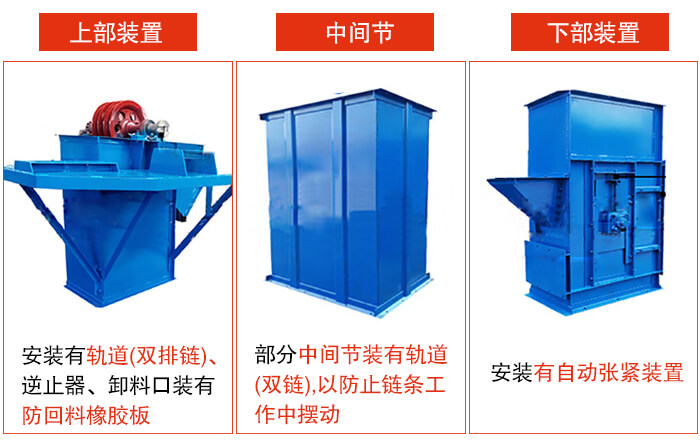

上部裝置---安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
中間節---部分中間節裝有軌道(雙鏈),以防止鏈條工作中擺動。
下部裝置---安裝有自動張緊裝置。

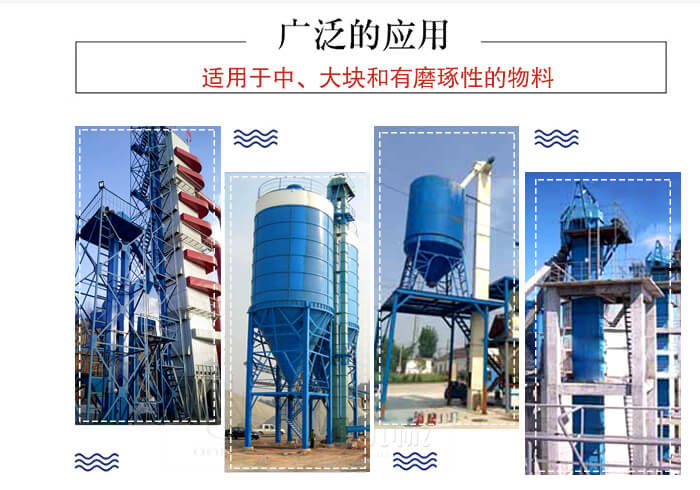

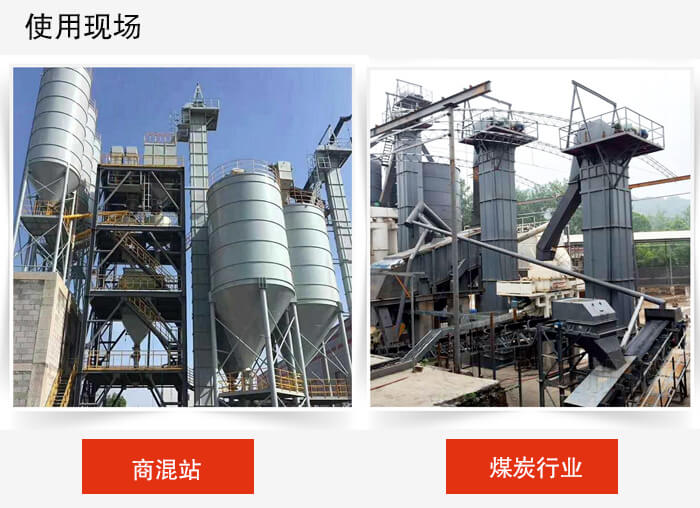

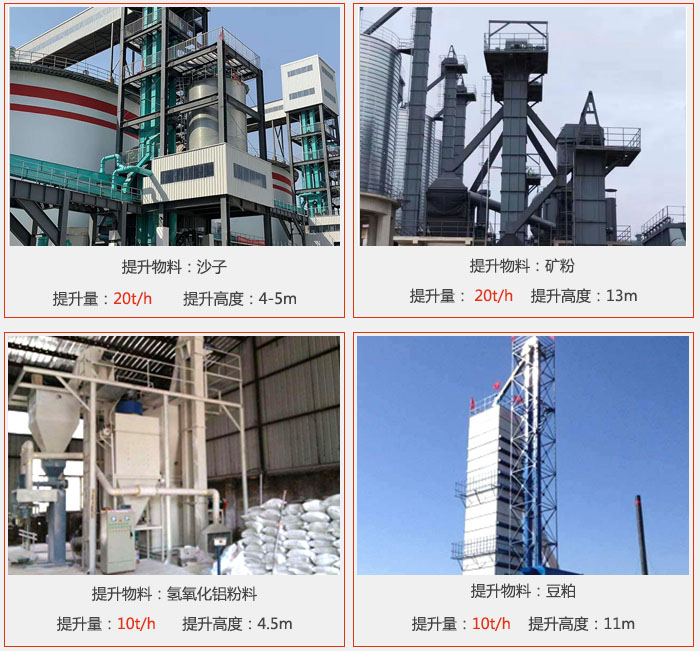

該機適用于一些粉狀的摩擦小的物料，也能夠輸送一些塊狀的摩擦大的物料以及中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度在250℃以下。

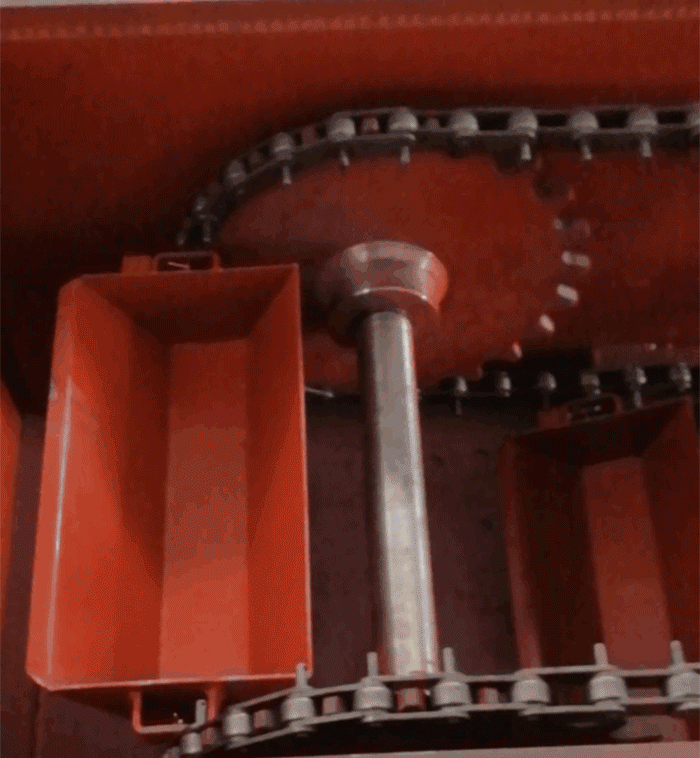

斗式提升機主要是將料斗安裝在鏈條上，然后隨著齒輪的滾動，帶動鏈條的運動從而帶動了料斗進行旋轉移動，利用這樣的運動軌跡料斗剛好能夠完成，進料口物料的流入，從而實現料斗的入料，隨著鏈條的運動和料斗的翻轉從而實現了物料的輸送于卸料。
NE斗式提升機共有8種型號:NE100、NE200、NE300、NE400、NE500、NE600、NE700、NE800。
|
型號 |
大 提升量 m3/h |
料斗 容積 m3/m |
運行 速度 m/min |
物料大塊度 |
||||
|
占百分比％ |
||||||||
|
10 |
25 |
50 |
75 |
100 |
||||
|
NSE100 |
170 |
0.073 |
66 |
35 |
30 |
20 |
15 |
10 |
|
NSE200 |
220 |
0.097 |
66 |
35 |
30 |
20 |
15 |
10 |
|
NSE300 |
300 |
0.121 |
66 |
35 |
30 |
20 |
15 |
10 |
|
NSE400 |
400 |
0.157 |
66 |
50 |
40 |
30 |
25 |
20 |
|
NSE500 |
500 |
0.210 |
66 |
50 |
40 |
30 |
25 |
20 |
|
NSE600 |
600 |
0.240 |
66 |
50 |
40 |
30 |
25 |
20 |
|
NSE700 |
700 |
0.280 |
66 |
65 |
60 |
40 |
35 |
30 |
|
NSE800 |
800 |
0.320 |
66 |
65 |
60 |
40 |
35 |
30 |
